GKSAPF系列有源电力滤波器，通过外部互感器CT，实时检测电网电流或者负载电流，控制器通过快速傅里叶变换提取出负载的基波电流、各次谐波电流，通过dq旋转坐标得到有功、无功、负序等数据，然后通过IGBT功率变换器产生与补偿目标(谐波、无功、不平衡)大小相等相位相反的补偿电流注入电网，实现对电网侧的电能质量改善功能。
产品特点
最高可滤除61次谐波
在系统容量范围内，对目标谐波的有效滤波能力达到97%
系统可提供两种滤波模式，既可以针对61次以内谐波自动全部滤除，也可以选择单次谐波滤除模式
具有快速的谐波补偿能力
系统具有无功补偿能力，即功率因数调整能力
系统提供多种无功补偿方式：设置无功补偿百分比或设置需要达到的目标功率因数
CT可以根据用户的选择，安装在负载侧或电网侧

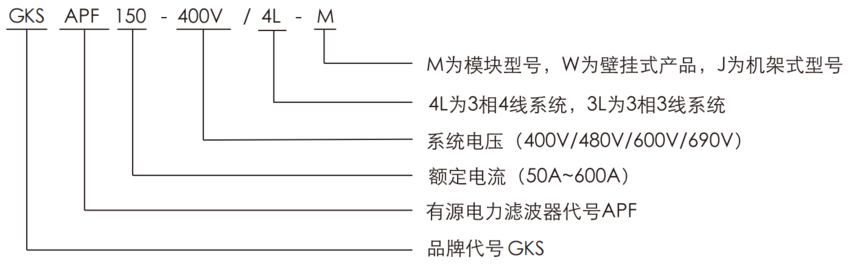

规格 | 模块规格 | 35A | 50A | 75A | 100A | 150A | 200A |
模块尺寸（W*H*D） | 480*440*130 | 480*200*530 | \ |
680*200*530 |
可并联数量 | 12 |
输入 | 工作电压 | 380V（-20% ~ +15%） |
工作频率 | 50Hz（-10% ~ +10%） |
电流互感器 | 100:5~10000:5 |
装置容量(宽*深) | 600*600柜体 | ≤ 150A |
800*600柜体 | ≤ 300A |
600*800柜体 | ≤ 450A |
800*800柜体 | ≤ 900A |
功能 | 补偿谐波 | 2-61次 |
谐波滤除率 | >97%（设备容量范围内） |
补偿无功 | -1~+1可调（设备容量范围内） |
补偿不平衡与中线电流能力 | 150A/200A模块的N线规格为火线2倍 其余模块的N线规格为火线的3倍 |
通讯 协议 | 通讯方式 | RS485、Modbus协议 |
通讯接口 | RS485 |
上位机软件 | 有，所有参数可通过上位机设置 |
故障报警 | 有，最多可记录500条报警信息 |
监控 | 支持各模块独立监控/整机集中监控 |
技术 指标 | 全响应时间 | <20ms |
有功损耗 | <2.5% |
散热方式 | 智能风冷 |
噪声 | <60dB |
保护功能 | 过压、欠压、过热、过流、短路等二十余种保护 |
CT安装位置 | 负载侧/电网侧 可选 |
机械 特性 | 壁挂尺寸 | 壁挂与模块尺寸相同 |
模块重量 | 10kg（35A）20kg（≤75A） 35kg（≥100A） |
颜色 | 镀锌板，特殊颜色可定制 |
环境 要求 | 工作温度 | -10℃~+45℃ |
海拔 | <5000米（1000米以上，每增加100米功率降低1%使用） |
相对湿度 | <95%，无凝露 |
防护等级 | 模块IP20+电子层IP54 |
抗污染等级 | >=2级（需定制） |
