GKSHC系列高压并联电容器适用于电力和各工矿企业额定电压1kV以上工频50Hz或者60Hz的交流电力系统，作为固定式自动分组投切电容器组，补偿系统中的感性无功，用以改善配电电压质量，提高功率因数，降低损耗，增加电力设备的供应能力，并具有抑制谐波的功能，确保装置自身和相连电网的安全可靠运行。
固体介质：聚丙烯薄膜，符合环保要求;
电容器的电容偏差不超过额定值的-5%~＋10%
电容器的损耗正切值在20度时，在额定频率和额定电压下测量不大于0.0002
电容器允许在1.1倍额定电压下长期运行，并能在1.15倍电压下每24h中运行不超过30分钟
电容器允许在由于过电压和高次谐波造成的有效值为额定电流的1.30倍的稳态过电流下运行，对于电容具有最大正偏差的电容器，稳态过电流允许达到额定电流的1.43倍

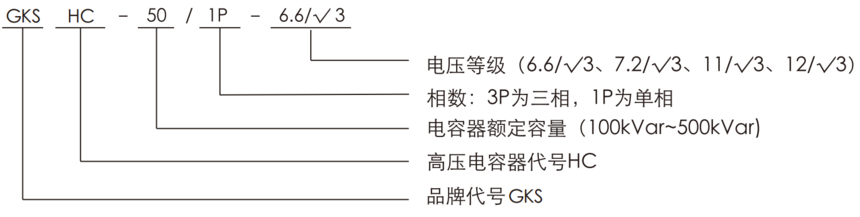

标准 | IEC60871 |
额定电压 | 6-10kV |
额定频率 | 50/60Hz |
介质 | 聚丙烯薄膜/环保型绝缘油 |
功率损耗 | ≤0.07W/kVar |
最大电流允许值 | 1.5In |
最大电压允许值 | 1.15Un |
容值偏差 | -5%~+10% |
外壳材质 | 不锈钢钢板 |
安全性能 | 内熔丝或外熔丝保护 |
环境温度 | -40~+50℃ |
规格 | 额定容量 kVar | 标称电容 uF | 外形尺寸 L*B*H*H1*h*C*D/mm | 设计标准型号 |
适用于系统电压 6kv,电抗率6%的 无功补偿装置 Un=6.6/√3kV,过电 流能力为1.3In | 100 | 21.93 | 380*143*560*350*207 | GKSHC-100/1P- 6.6/√3 |
150 | 32.90 | 440*180*566*356*213 | GKSHC-150/1P-6.6/√3 |
167 | 36.63 | 440*180*601*391*257 | GKSHC-167/1P-6.6/√3 |
200 | 43.87 | 440*180*666*456*313 | GKSHC-200/1P-6.6/√3 |
300 | 65.80 | 440*180*866*656*496 | GKSHC-300/1P-6.6/√3 |
334 | 73.26 | 440*180*921*711*551 | GKSHC-334/1P-6.6/√3 |
规格 | 额定容量 kVar | 标称电容 uF | 外形尺寸 L*B*H*H1*h*C*D/mm | 设计标准型号 |
适用于系统电压 10kV,电抗率6%的 无功补偿装置 Un=11/√3kV,过电 流能力为1.3In | 100 | 7.90 | 380*143*560*350*207 | GKSHC-100/1P-11/√3 |
150 | 11.84 | 440*143*656*406*272 | GKSHC-150/1P-11/√3 |
167 | 13.19 | 440*143*671*421*287 | GKSHC-167/1P-11/√3 |
200 | 15.79 | 440*180*696*406*272 | GKSHC-200/1P-11/√3 |
250 | 19.74 | 440*180*786*496*336 | GKSHC-250/1P-11/√3 |
266 | 21.00 | 440*180*811*521*361 | GKSHC-267/1P-11/√3 |
300 | 23.69 | 440*180*876*586*443 | GKSHC-300/1P-11/√3 |
334 | 26.37 | 440*180*926*636*462 | GKSHC-334/1P-11/√3 |
400 | 31.57 | 440*195*971*681*521 | GKSHC-400/1P-11/V3 |
