GKS多功能电力仪表是针对电力系统、工矿系统、公共设施、智能大厦等电力监控需求而设计的网络仪表。它能测量所有的常用电力参数，如三相电流、电压、有功、无功功率、电能等。由于该系列仪表还具备完善的通信网络功能，所以称之为网络电力仪表，非常适用于实时电力监控系统。

网络综合电力仪表具有极高的性价比，可以直接取代常规的电力变送器及测量表。作为一种先进的智能化、数字化的前端采集元件，该系列仪表已广泛应用于各种控制系统、SCADA系统和能源管理系统中。

• 高精度测量3U、3I、 P、Q、H、F等电参量


• 双向有功/无功电能计量、分时计费功能、需量功能等

• 高清晰LED、大屏幕LCD全中文菜单显示

• 支持RS-485/Modbus-RTU协议（DL/ T645-2007协议）、RS-232/Profibus-DP协 议、以太网/MODBUS-TCP协议

• 支持开关量输入输出、模拟量输出、电能脉冲输出

• 适用于各种控制系统，SCADA系统和能源管理系统

显示屏：

LED或LCD

测量精度：
无功功率  1.0级

有功功率0.5S级

电压0.5级、0.2级
电流0.5级、0.2级
功率因数0.5级
有功电能0.5S级
无功电能1.0级

频率分辨率0.02Hz

信号输入：

接线方式单相、三相三线、三相四线

额定电压AC 57.7V、AC 100V、AC 220V、AC 380V

额定电流AC 1A、AC 5A

过负载电压: 1.2倍(持续)、2倍/10秒(瞬时)

电流: 1.2倍(持续)、10倍/1秒(瞬时)

功耗电压: <0.1VA/相，电流: <0.4VA/相

阻抗电压:≥1MΩ，电流:  <0.10
频率45~65Hz

辅助电源：

工作范围AC/DC: 85V~265V

功耗< 4VA

功能模块：

通讯接口支持1-2路RS-485/Modbus-RTU协议

RS-232/Profibus-Dp协议

以太网MODBUS-TCP协议

DL/ T645-2007协议

波特率: 2400~19200Bps, 默认9600Bps

开关量输入标配4路开关量输入，900型最大可支持8路开关量输入

开关量输出标配2路继电器输出，900型最大可支持6路继电器输出

工作环境：

工作温度-10°C~ +55°C

存储温度-30°C ~ +70°C

相对湿度≤92%RH,不结露、无腐蚀性气体场所

海拔≤2500m

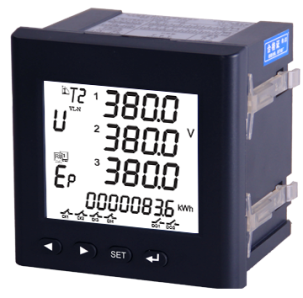

GKS900Y-E 液晶多功能电力仪表
特点：测量三相电压、电流、功率、功率因数、频率、电能，复费率电能计量功能，电压和电流不平衡度，最大需量计量及需量时间记录，谐波含有率:电压和电流的总谐波畸变率、电流、电压2-63次，谐波分量、奇次谐波总畸变、偶次谐波畸变、电压电话谐波因数、电压波峰因子、电流K系数等的测量与计算功。负荷率测量功能，最值记录:三相电压、电流、功率、频率,最大最小值及发生时间,相位角检测:电压、电流角度,相序检测，带时标的事件记录，各相的有功电度和无功电度，远程校时功能，电能冻结: 90日冻结、36月冻结，可编程，冻结日期，基波测量:电压、电流、功率、电能，运行和开机时间，支持RS485接 口MODBUS-RTU通讯协议等功能。

测量精度：无功电能1级，其它0.5级

笔段LCD显示

① 标配RS-485通讯口，默认Modbus-RTU协议

② 标配2路脉冲输出

③ 选配1-3路模拟量

④ 选配4DI、2DO最大可选配8DI、6DO

⑤ 选配DL/T645-2007协议

⑥ 选配RS-232接口，Profibus-DP协议（只能同时选配1路模拟量）

⑦ 选配2路RS-485通讯口（带2路通讯口时，只能同时带1路脉冲）

⑧ 选配1路以太网接口，MODBUS-TCP协议（可同时选配1路RS-485口，

只能同时选配1路模拟量）

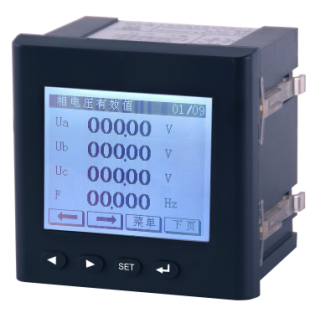

GKS900Z-D 液晶多功能电力仪表
特点:测量三相电压、电流、功率、功率因数、频率、电能、最大需量，

带1-4套复费率电能计量、2-63次谐波分量、电压电流不平衡度，正序、

负序、零序,电压偏差，频率偏差,电压波峰系数、电话波峰因子、电流K

系数、事件记录、定值越限、相位角检测等功能。
测量精度：无功电能1级，其它0.5级

点阵LCD全中文显示

① 标配RS-485通讯口，默认Modbus-RTU协议

② 标配2路脉冲输出

③ 选配1-3路模拟量

④ 选配4DI、2DO最大可选配8DI、6DO

⑤ 选配DL/T645-2007协议

⑥ 选配RS-232接口，Profibus-DP协议（只能同时选配1路模拟量）

⑦ 选配2路RS-485通讯口（带2路通讯口时，只能同时带1路脉冲）

⑧ 选配1路以太网接口，MODBUS-TCP协议（可同时选配1路RS-485口，只能同时选配1路模拟量）

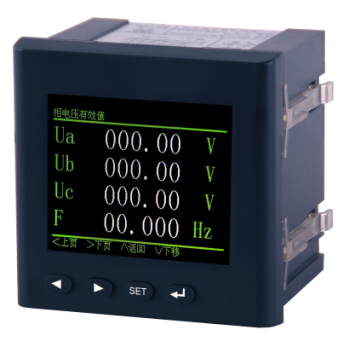

GKS900C-D 液晶多功能电力仪表
特点:测量三相电压、电流、功率、功率因数、频率、电能、最大需量，

带1-4套复费率电能计量、2-63次谐波分量、电压电流不平衡度，正序、

负序、零序,电压偏差，频率偏差,电压波峰系数、电话波峰因子、电流K

系数、事件记录、定值越限、相位角检测等功能。
测量精度：无功电能1级，其它0.5级

彩屏LCD全中文显示

① 标配RS-485通讯口，默认Modbus-RTU协议

② 标配2路脉冲输出

③ 选配1-3路模拟量

④ 选配4DI、2DO最大可选配8DI、6DO

⑤ 选配DL/T645-2007协议

⑥ 选配RS-232接口，Profibus-DP协议（只能同时选配1路模拟量）

⑦ 选配2路RS-485通讯口（带2路通讯口时，只能同时带1路脉冲）

⑧ 选配1路以太网接口，MODBUS-TCP协议（可同时选配1路RS-485口，只能同时选配1路模拟量）

GKS900-B  多功能电力仪表
特点：测量三相电压、电流、功率、频率、功率因数、电能、2-31次谐波等

测量精度：无功电能1级，其它0.5级
LED显示

① 标配RS-485通讯口，默认Modbus-RTU协议

② 标配2路脉冲输出

③ 选配1-3路模拟量

④ 选配4DI、2DO最大可选配8DI、6DO

⑤ 选配DL/T645-2007协议

⑥ 选配RS-232接口，Profibus-DP协议（只能同时选配1路模拟量）

⑦  选配2路RS-485通讯口（带2路通讯口时，只能同时带1路脉冲）
